Щетки и щеткодержатели, именуемые щеточным узлом, предназначены для передачи напряжения на коллекторные пластины якоря. Рассмотрим, как осуществляется замена щеток стартера, сборка и разборка пускача своими руками.

Устройство стартера автомобиля, а также принцип работы втягивающего реле мы рассматривали в отдельной статье, поэтому данный материал будет посвящен исключительно ремонтным работам.Замена щеток стартера своими руками (видео), сборка и разборка

Симптомы, одной из причин которых являются изношенные щетки:

  • стартер не реагирует на поворот ключа в положение On. При перекашивании, зависании либо износе отсутствует плотное прилегание щеток к пластинам якоря, поэтому передаваемого напряжения недостаточно для вращения якоря. Для проверки достаточно замкнуть напрямую вывод втягивающего реле, на котором постоянный + от АКБ, и контакт, идущий напрямую к корпусу стартера. Если пускач среагировал и начал бодро вращаться, значит, проблема отсутствия реакции на поворот ключа не в щетках;
  • стартер вращает венец маховика двигателя, но делает это медленно.Замена щеток стартера своими руками (видео), сборка и разборка

Для точной диагностики в момент проверки АКБ должен быть полностью заряжен, а на контактах цепи пускового устройства отсутствовать паразитное сопротивление (окислы на клеммах АКБ, ржавчина, окислы в месте подвода питания к стартеру, слабо зажатые клеммы и т.д.).

Во многом тонкости процесса демонтажа стартера будут обусловлены особенностями расположения навесного оборудования на двигателе. Узнать, где находится стартер и как его снять, можно в руководстве по ремонту и эксплуатации вашего автомобиля.

Вне зависимости от места расположения и модели авто, демонтаж стартера начинается со снятия минусового вывода АКБ. Так вы гарантирования убережете себя от короткого замыкания при откручивании клемм и снятии защиты стартера.

Поскольку конструкция редукторных пусковых устройств с постоянными магнитами на разных автомобилях очень схожа, описанный ниже и показанный на видео процесс разборки стартера ВАЗ можно назвать универсальным.Замена щеток стартера своими руками (видео), сборка и разборка

  1. Отсоедините клемму, идущую от втягивающего к корпусу стартера. Еще до разборки рекомендуем проверить величину люфта вала привода (на рисунке – № 15). При наличии большого люфта требуется замена бронзовых или меднографитовых втулок.
  2. Открутите 2 болта стяжных шпилек (№ 20), которые крепят заднюю крышку стартера и две части корпуса. Отсоедините переднюю часть, в которой располагается редуктор, обводная муфта и шестерня, входящая в зацепление с венцом маховика. Шурупы на задней крышке трогать не нужно! Они крепят щеточный узел к задней крышке.
  3. Снимите крышку планетарного редуктора (№ 17). За крышкой будет располагаться дистанционная шайба, исключающая осевой люфт электромотора. Ни в коем случае не потеряйте ее!

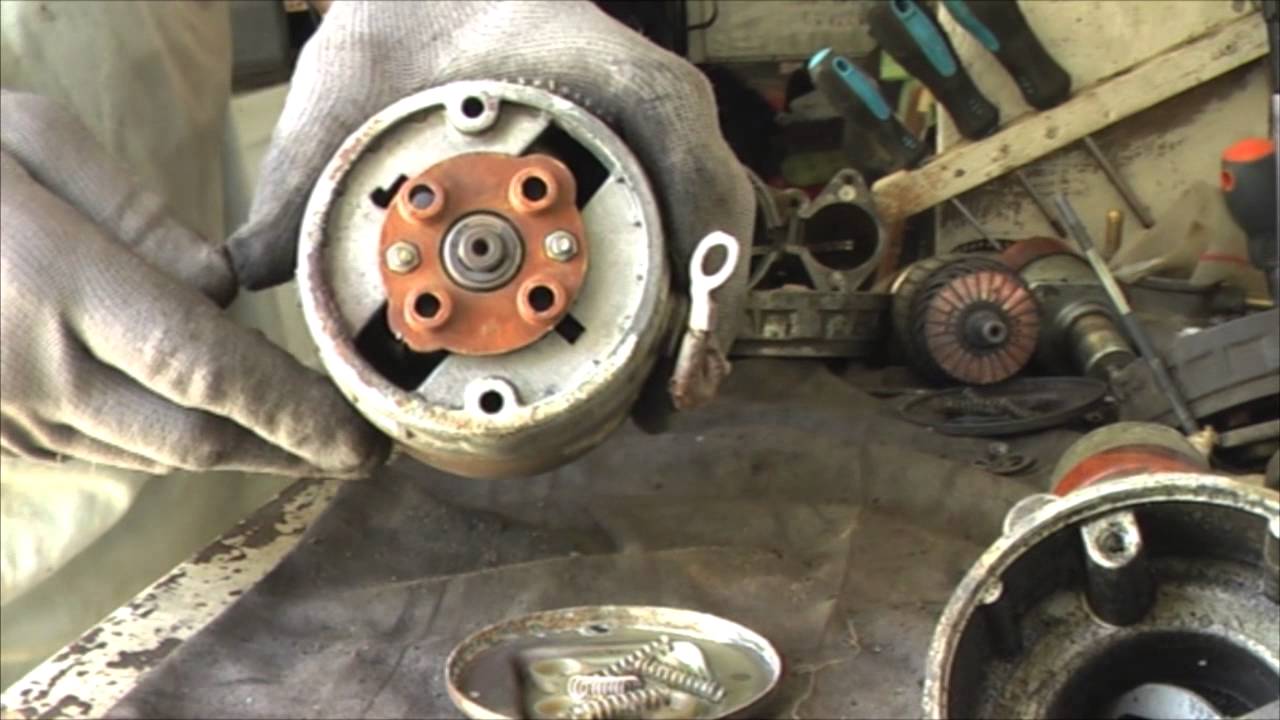

  4. Вытащите из корпуса, на котором будут закреплены постоянные магниты, щеточный узел и заднюю крышку.
  5. Открутите винты крепления щеточного узла к задней крышке.
  6. Снимите стопорное кольцо задней части якоря (№ 21). Также в конструкции может быть предусмотрена уплотняющая шайба, препятствующая осевому люфту вала. В некоторых вариантах конструкции может присутствовать бумажная прокладка, которую при сборке следует обязательно установить обратно.
  7. Снимите старый щеточный узел.

В процессе работы щетки изнашиваются, так как плотно прижаты пружинами к вращающемуся коллектору, что также приводит к выработке и загрязнению токопроводящих пластин. Продуктом износа щеток стартера является графитовая пыль, которая вместе с другими продуктами износа и пылью оседает на внутренностях пускача. Перед сборкой почистите магниты внутри стартера ветошью. Почистите пластины коллектора, а также якорь мелкозернистой наждачной бумагой.

Мы не напрасно упомянули о проверке осевого люфта. Изношенные втулки приводят к радиальному люфту якоря. Какие щетки вы бы не установили, наличие люфта значительно ускорит их износ.

Если вы меняете щеточный узел в сборе, то достаточно совместить пластиковую втулку на новом узле с коллектором и просто переместить щетки на коллектор. Ни в коем случае не вытаскивайте пластиковую втулку! Щетки находятся в подпружиненном состоянии и разместить их впоследствии правильно для установки на коллектор будет крайне сложно.

Далее, вам остается собрать стартер в обратной к снятию последовательности, предварительно немного смазав втулки моторным маслом.

В некоторых случаях менять щеточный узел нет необходимости, так как можно заменить лишь щетки. Существует 2 варианта крепления щеток:

  • с использованием фиксатора. Для замены достаточно вытащить старые щетки и установить новые;
  • закреплены методом пайки.

Если в первом случае все довольно просто, то для пайки новых щеток потребуется контактная сварка и немного фтористой меди. Обычным паяльником надежно припаять щетки не удастся (в крайнем случае паяльник все же можно использовать, но мощность его должна быть не менее 100 Вт). При желании и достаточной теоретической подкованности в электрике точечную сварку можно собрать своими руками из подручных средств (видео одного из вариантов сборки в конце статьи). Старые щетки можно выдернуть из посадочных мест плоскогубцами. Контакты в местах пайки необходимо очистить от загрязнений и окислов. Между металлом щеткодержателя и гибким контактом щетки должен быть кусочек пластины из фтористой меди.

При пайке соблюдайте все меры безопасности! Обязательно наденьте защитные очки, так как от места соединения могут разлетаться искры.

Обратите внимание на то, что подобранные щетки от другой модели стартера, скорее всего, будут неплотно прилегать к коллектору. Чтобы избегнуть трудностей с пуском двигателя, не стоит надеяться на то, что щетки притрутся к коллектору при запусках двигателя. Рекомендуем закрепить коллектор в патрон шуруповерта, дрели и немного притереть щетки вручную.

Чтобы у вас не возникало вопроса: как правильно собрать стартер, рекомендуем еще на этапе разборки разлаживать детали в той последовательности, в который вы их демонтируете. При установке старого щеточного узла рекомендуем немного растянуть пружинки, прижимающие щетки к коллектору.Замена щеток стартера своими руками (видео), сборка и разборка

Перед установкой проведите проверку стартера, а также диагностику втягивающего реле, чтобы впоследствии быть полностью уверенным в надежности пускача. Для проверки используйте провода достаточного сечения, обеспечьте хороший контакт. Иначе стартер может попросту не запустится, натолкнув вас на мысль о допущенной при сборке ошибке. Клемму АКБ следует устанавливать только после присоединения всех клемм и установки защиты стартера.
